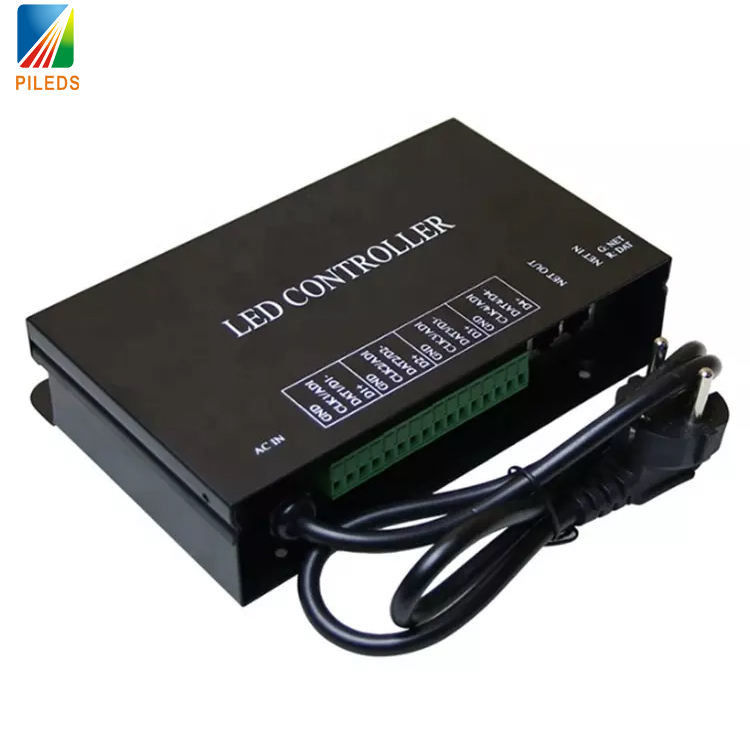

4096 пикселей Salve DMX LED контроллер H802RA 4 порта Алюминиевый сплав

H802RA;4 порта ((4096 пикселей) мазь LED пиксельный контроллер;поддержка протокола Art-Net для MADRIX,необходимо работать с компьютерной сетью или мастер контроллер ((H803TV/ H803TC)

1Введение.

H802RA - это четырехпортовый контроллер вывода, использующий протокол Ethernet и поддерживающий протокол Art-Net. Он поддерживает несколько видов чипов драйверов LED и может адресовывать чипы драйверов DMX512.Входный сетевой интерфейс может быть подключен к мастер-контроллеру или компьютеру.

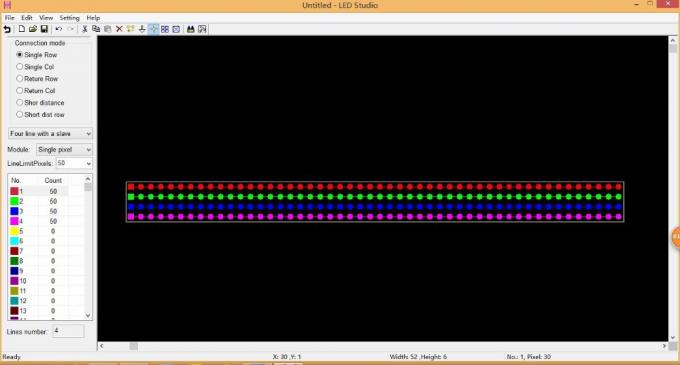

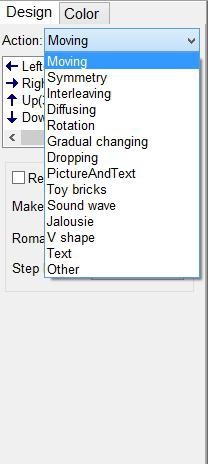

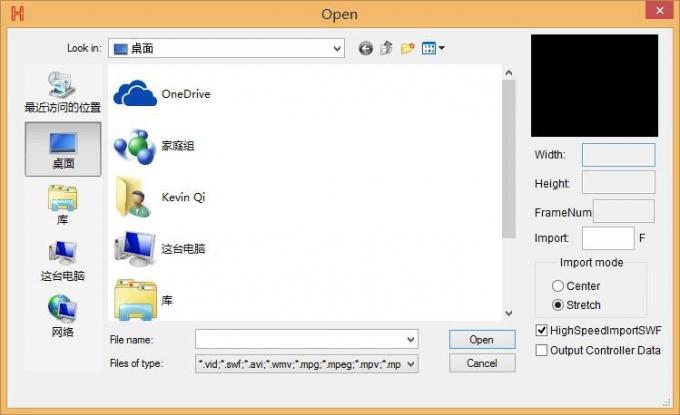

Онлайн-программное обеспечение - LED Studio и Madrix, оффлайн-программное обеспечение - LED Build.

2Поддержка чипов драйверов

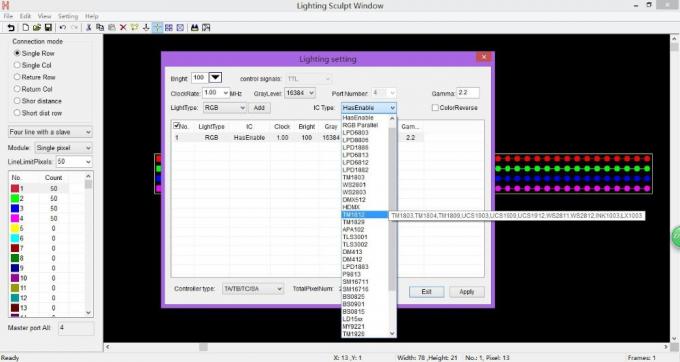

DMX512, HDMX, LPD6803, LPD8806, LPD1882, LPD1889, LPD1883, LPD1886, TM1812, TM1809, TM1804, TM1803, TM512, TM1926, TM1913, TM1914, TM1814, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, UCS512, UCS8904,APA102, APA104, P9813, WS2801, WS2803, WS2811, WS2812, WS2821, SM16716, SM16711, INK1003, LX1003, MY9221, MBI6021, MBI6024, LD1510, LD1512, LD1530, LD1532, и т.д.

Для UCS8904 H802RA контролирует максимум 3200 пикселей.

Для других чипов H802RA контролирует максимум 4096 пикселей.

3. Исполнение

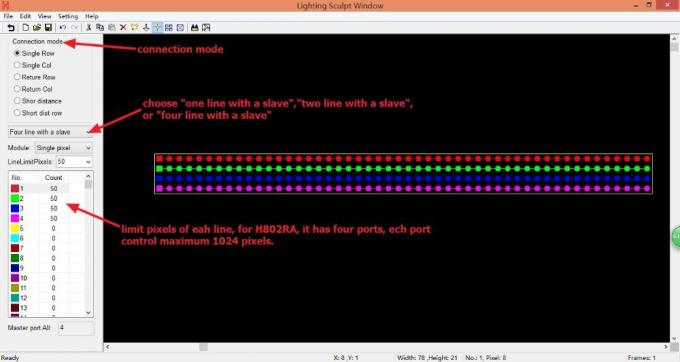

(1) Четыре порта, управление максимум 4096 пикселей.

Поддержка протокола Art-Net, чтобы H802RA мог работать с MADRIX.

(3) Адрес для TM и UCS DMX512 чипов драйверов, таких как TM512, UCS512.

(4) Конфигурируемый как ретранслятор или усилитель с помощью LED Studio.

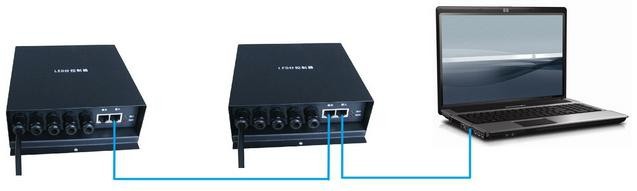

(5) Работа с главным контроллером или компьютером.

Расстояние между двумя контроллерами составляет до 100 метров.

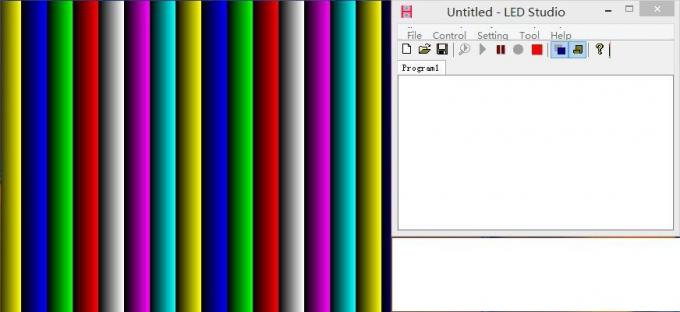

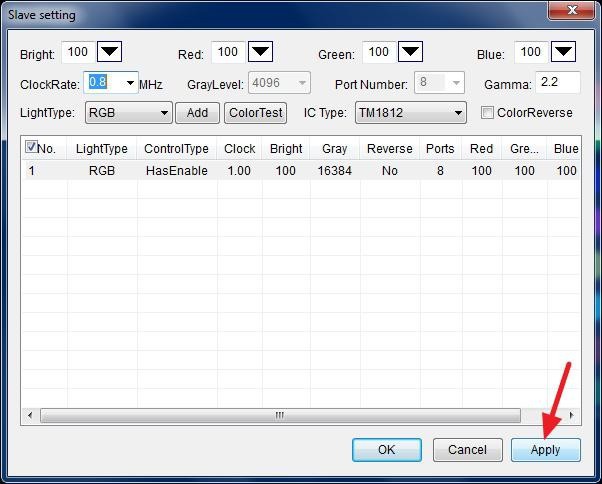

Подключись к компьютеру, программное обеспечение - LED Studio или Madrix.

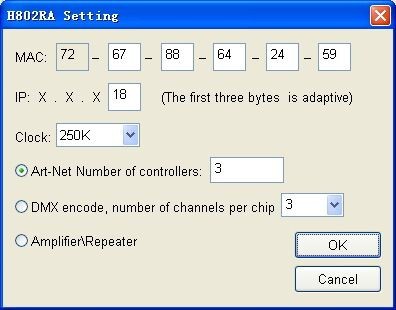

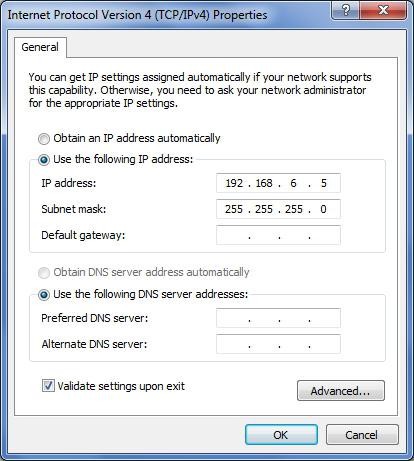

Распределить IP адрес для H802RA

Обычно вам не нужно настраивать MAC и IP, они будут иметь указанные номера, когда вы подключите H802RA к компьютеру.

У "Часа" 250K, 500K, 750K три варианта, он работает только при использовании Madrix.

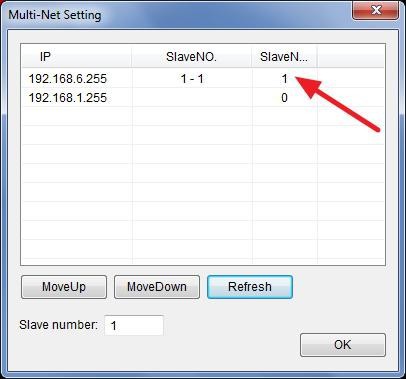

Количество контроллеров используется для установки количества контроллеров, полностью подключенных при использовании Madrix.

¢DMX кодировка, количество каналов на чип ¢ используется для адресации для TM или UCS DMX512 драйвер чипов. Выберите номер канала каждого чипа, а затем нажмите ¢OK ¢,Вы можете обращаться максимум 1024 пикселей ((1 пиксель включает 3 или 4 канала) один раз. Способ подключения: подключите GND, D-, D+, PI ((адресовая линия) к GND, D-, D+, нажмите КЛИК на контроллере, затем нажмите OK, после нескольких секунд свет изменится с белого на зеленый.Адрес будет обновлен.

Выберите "Усилитель/повторник" и нажмите "ОК", H802RA будет настроен как усилитель или повторитель.

7Настройка мадриса.

Подключите H802RA к компьютеру, откройте LED Studio. Нажмите на кнопку "Настройка" - "Настройка H802RA", выберите "Количество контроллеров" и введите число, например 3, затем нажмите "ОК".

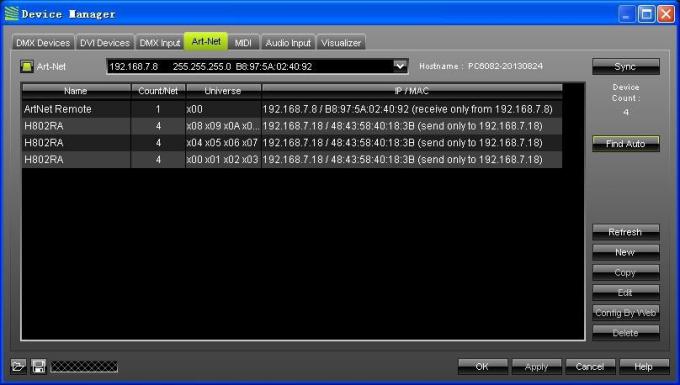

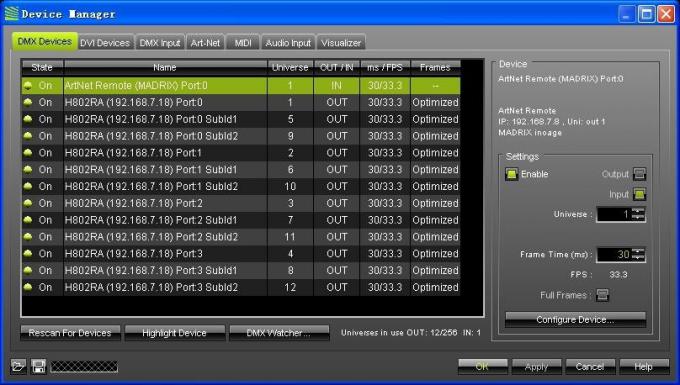

Откройте Madrix, нажмите F4, всплывает окно Управляющий устройствами , выберите Art-Net этикетку и проверить опцию Art-Net . Выберите IP-адрес, который вы распространили для H802RA,Затем нажмите "Найти авто ", чтобы найти устройство Art-Net.

Нажмите на кнопку "Устройства DMX", выберите все вселенные H802RA, проверьте опцию "Включить" справа и нажмите "Применить", чтобы включить вывод DMX.

8.Определение портов

GND CLK DAT D- D+

Для двулинейных чипов подключить GND, CLK, DAT

Для однолинейных чипов подключить GND, DAT

Для DMX512 соедините GND, D-, D+, адресную линию с CLK

Для TM1926, TM1913, TM1914, TM1814, подключить GND, D+

9Спецификации
